X射線衍射儀
高溫高壓原位X射線衍射儀

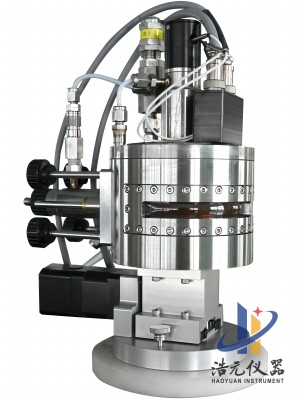

X射線衍射儀配置HTK-900型高溫高壓原位測(cè)量附件后，用來(lái)在線研究溫度、氣氛、壓力變化對(duì)材料晶體結(jié)構(gòu)的影響。HTK-900采用高效加熱器件，通過(guò)PID調(diào)節(jié)加熱量，使罐體內(nèi)的樣品溫度穩(wěn)定在設(shè)定溫度值。
溫度范圍：室溫-900℃（最大）；
溫度控制精度：設(shè)定值±1℃；
溫度設(shè)定方式：軟件設(shè)定升溫速度、保溫時(shí)間等參數(shù)；
典型升溫速度：在1bar壓力下，從室溫到800℃不大于30分鐘；
加熱功率：650W；
樣品溫度測(cè)量熱電偶：NiCr；
壓力范圍：小于10 bar；
氣氛氣體：N、H、Ar、O、Co等；
氣氛氣體流量：0.7—2.5L/mn；
樣品盒材料：氧化鋁陶瓷；
樣品盒直徑：20mm；
可以裝載樣品厚度范圍：0.5—4.5mm；
樣品衍射面調(diào)整范圍：0-5mm（自動(dòng)調(diào)節(jié)）；
窗口材料：外部耐溫400℃聚脂膜，透光率Cu Kα線大于90%；
內(nèi)部0.1mm鈹片；
冷卻方式：蒸餾水循環(huán)冷卻。
應(yīng)用實(shí)例(催化劑)：

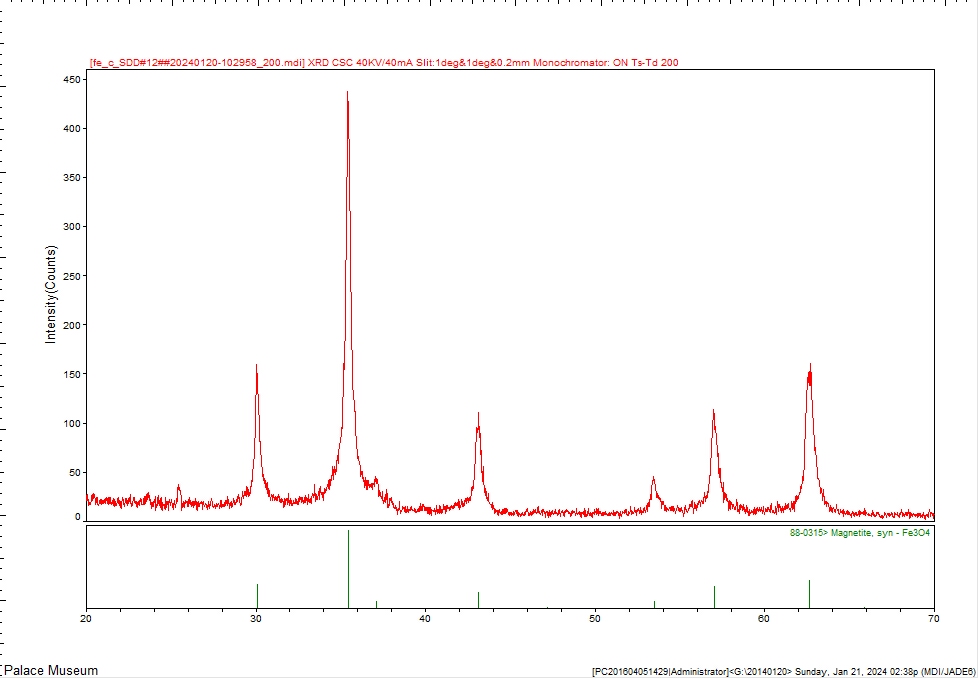

樣品是Fe3O4+非晶C

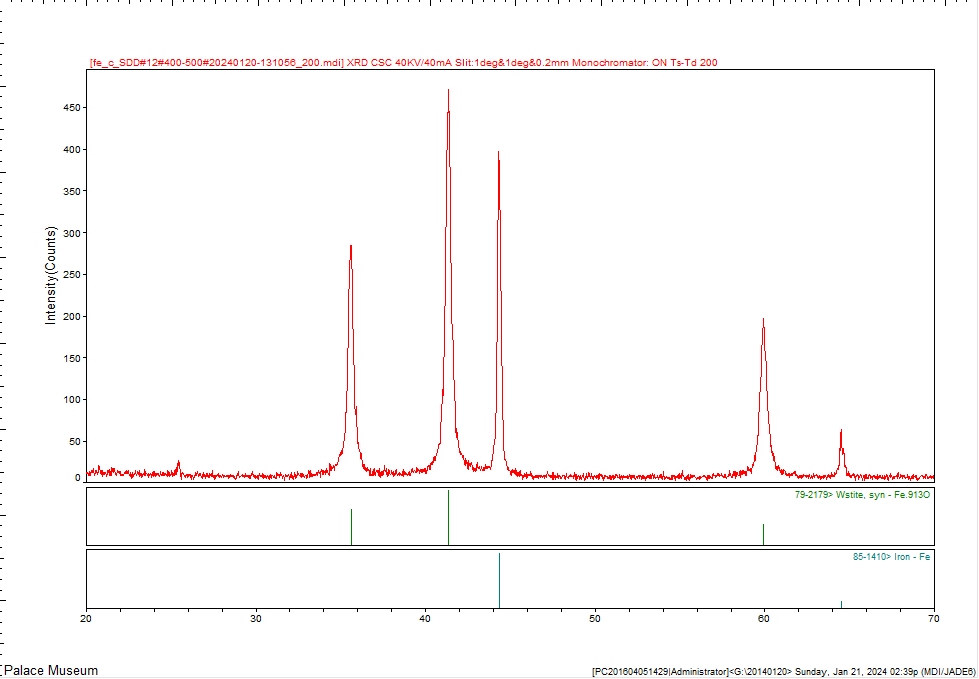

通H氣體在500℃溫度下還原，生成Fe0.913O和Fe

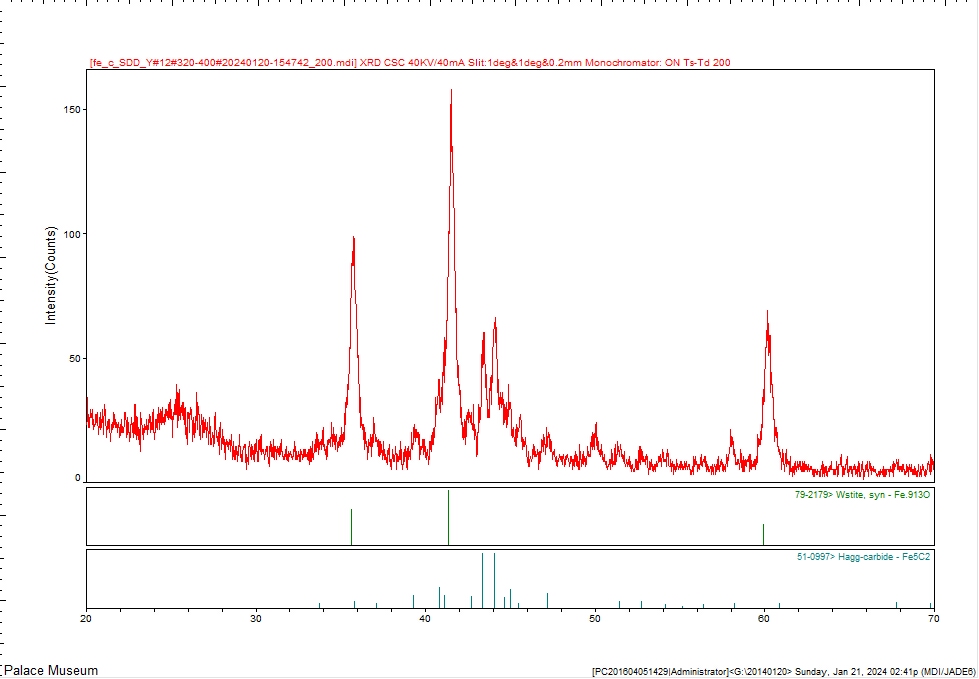

在10bar壓力下，加溫到320℃時(shí)，F(xiàn)e轉(zhuǎn)換成Fe5C2
