X射線應力儀

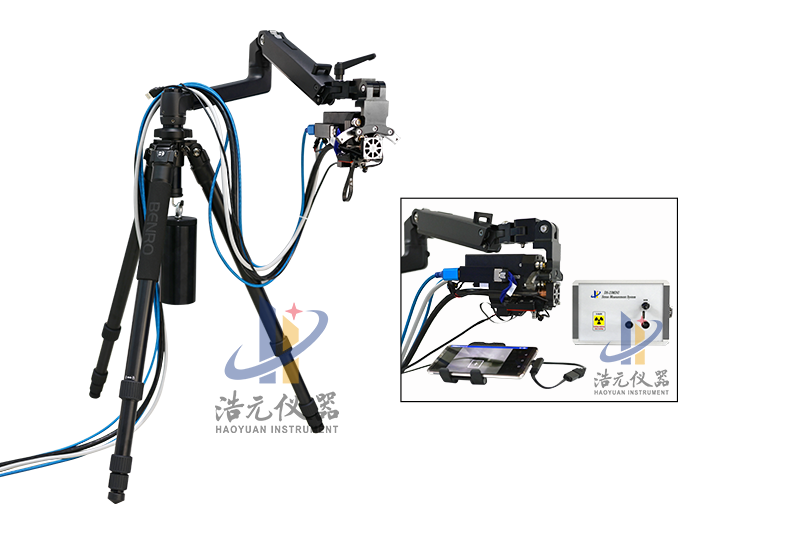

DS-23MINI便攜式X射線應力測定儀
為現場應力測試而研發的一款超輕型、極小型、全方向的便攜式應力測定儀，尤其適合對大工件、超大金屬工件全位置應力測量。
重量輕、尺寸小
整機重量4.5Kg。設備所有組件放置在一個包裝箱中（L500×W400×H200mm），運輸方便。
快速對焦
紅外線光點標定對焦點位置，手機或是平板APP觀察對焦距離，調整測角頭與工件位置，當紅外線光點在手機或是平板標定方框內，表示對焦完成。點擊手機或是平板上的 “開始”按鈕，設備將按PC機預設參數開始測量。
全方位測量

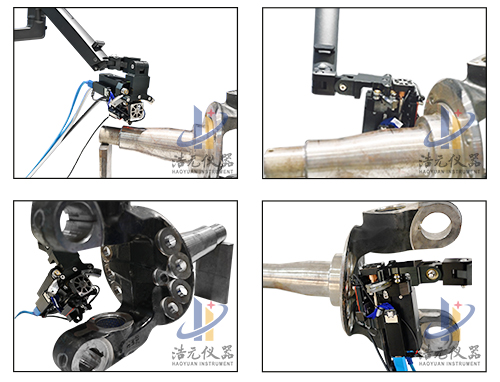

測角頭繞三腳架轉軸360度旋轉，三腳架轉動臂360度旋轉，測角頭Y軸方向繞Z軸180度旋轉，X軸方向270度旋轉，調整三腳架高度能夠升降，實現對大工件、超大金屬工件全位置應力測量。
sin2ψ法應力測量
采用雙半導體線陣探測器（256×256PIX）技術，實現sin2ψ法應力測量，在測量正應力同時計算出切應力值。測試結果準確，每次測量取9個以上ψ角度，1分鐘就可完成一點應力測量。
cosα法應力測量

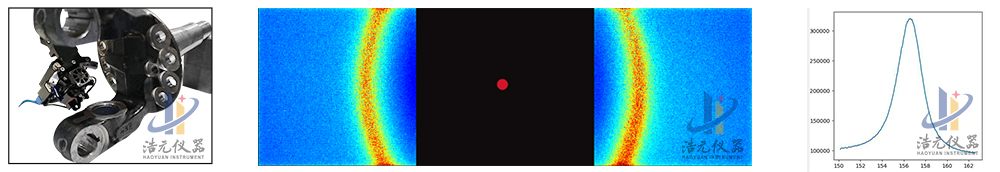

采用雙半導體線陣探測器技術，將測角頭與樣品夾角調整到35°，能精準拍出德拜環，實現cosα法應力測量，在短時間內實現一點應力測量。
技術參數：
· X射線發生器功率50W，衍射圓半徑40mm；
· 雙半導體線陣探測器（256×256Pix），線性計數率大于109CPS，不會產生計數飽和現象；
· 每個探測器2θ范圍大于20°；
· ψ角測量范圍-35°～+35°，搖擺角0～8°范圍內設定；
· 可選的多種靶材Cr、Mn、Cu、Co、Fe、V等；
· 無應力鐵粉連續5次測量的應力標準差小于± 5MPa。
產品符合ASTM E915-2010、EN 15305-2008及GB/T 7704-2017殘余應力分析檢測標準。
軟件功能描述：

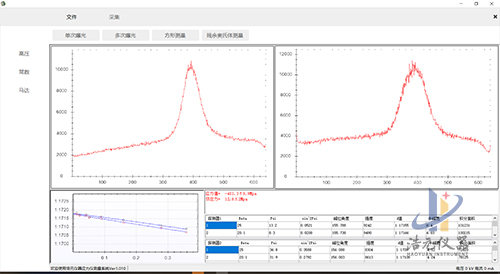

專業的殘余應力測量及分析軟件，直線和橢圓兩種方式進行擬合計算，采用不假定剪切應力為零的完整應力方程和橢圓擬合方法, 在測量正應力的同時測量剪切應力值。峰形擬合函數包括高斯、洛倫茲、皮爾森峰形擬合、拋物線等。檢測測試結果包括正應力值和剪切應力值，峰強、積分寬度、半高寬等重要信息。
